CẤU HÌNH CHI TIẾT VỀ MÁY LASER FIBER CNC

Bạn đang tìm hiểu về các dòng máy cắt laser kim loại, máy cắt laser fiber, máy cắt laser cnc, máy cắt sắt laser… nhưng chưa biết tìm được nhà cung cấp phù hợp! Bạn đang đắn đo khi đầu tư máy đảm bảo được hiệu quả công việc, giá máy cắt laser Ngọc Việt cnc có vừa với túi tiền của bạn. Vậy hôm nay, tôi xin giới thiệu đến máy cắt Laser Fiber ngọc việt Sản Xuất Tại Nhà Máy Uy tín chất lượng cao, giá cả lại hợp lí Tháng 6 năm 2022.

Máy cắt Laser Fiber là công nghệ sử dụng nguồn phát ra tia Laser để gia công khắc hay cắt kim loại với độ chính xác cao. Laser Fiber là công nghệ nhờ sợi cáp quang mà năng lượng phát ra từ nguồn được khuếch đại để thực hiện việc cắt các kim loại như inox, sắt, thép, đồng…….

Xem Thêm Bài Viết về máy Laser.

1. Máy Cắt Laser
2. Máy Cắt Laser Sợi Quang
3. Laser Dòng P
4. Laser Dòng G
5. Laser Dòng H
6. Máy Ống Cắt Laser
7. Đầu Súng Laser
8. Nguồn Cắt Laser

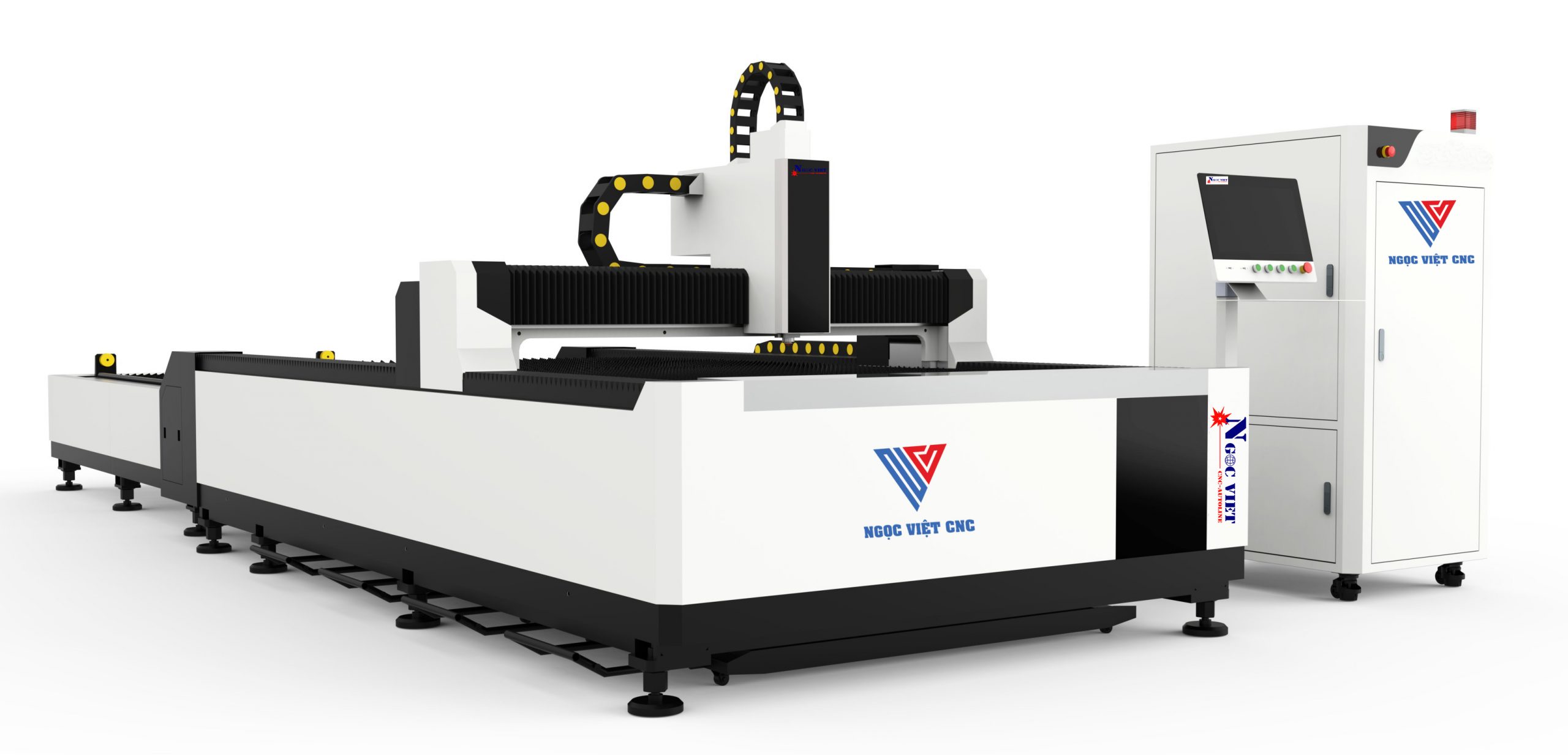

1. Máy cắt laser fiber kim loại thành khuôn

Máy cắt Laser do Ngọc Việt CNC cung cấp được ứng dụng công nghệ sợi quang (Fiber Laser) tiên tiến nhất thế giới hiện nay. Với những ưu điểm vượt trội, máy cắt laser được ứng dụng rộng rãi, cho các ngành gia công kim loại tấm trên toàn quốc. Dòng máy cắt laser bàn đơn chuyên cắt kim loại với độ chính xác cao, khả năng xử lý nhanh, giúp mang lại hiệu quả công việc.

Máy cắt Laser Fiber có thể cắt và khoan lỗ trên hầu hết các loại vật liệu bằng kim loại. Máy sở hữu hệ thống truyền động vô cấp tốc độ cao, giúp truyền động chính xác gần như tuyệt đối. Tùy vào mục đích sử dụng mà bạn có thể lựa chọn thông số và Phần Mềm IT VẬN HÀNH máy cho phù hợp.

• Kích thước: 1500 x 3000 m
• Tốc độ cắt: 50 m/phút
• Định dạng hỗ trợ: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
• Phần mềm: Cypcut Nguồn Laser: 300w đến 10.000w
• Đầu cắt Laser: Cyplite/ Precitec/ Lasermech (Tùy Chọn)
• Servo động cơ: Yaskawa Nhật
• Nguồn điện vào: 3 pha AC 380v 50hz
• Thời gian bảo hành: 1 năm

(Hình ảnh tham khảo sản phẩm cắt máy cắt Laser EMC-1530F tại đây…)

Xem video giới thiệu máy cắt Laser Fiber

2. Máy cắt laser fiber có gì đặc biệt?

Máy laser cắt kim loại thường phải làm việc trong môi trường khắc nghiệt với thời gian dài, nên các linh kiện được sử dụng đều là các linh kiện chất lượng trên thế giới Hoặc tại nhà máy Chuyên Sản Xuất

• CHẾ ĐỘ NHANH
  • Nguồn laser hiệu suất cao và hệ thống hoạt động ổn định làm cho hiệu quả cắt tốt nhất
  • Tự động chọn gốc tọa độ giúp tăng thời gian cắt

• ỔN ĐỊNH MÁY
  • Dầm máy được hàn chắc chắn làm cho máy có độ cứng cao, hoạt động ổn định, có khả năng chống rung tốt nên độ chính xác rất cao, đường nét rất sắc xảo và bén

• VẬN HÀNH HOÀN HẢO
  • Có thể điều khiển quá trình cắt và theo dõi quá trình cắt từ xa bằng hệ thống mạng nội bộ. Máy có hệ thống làm mát, bôi trơn và chống bỏ bụi bẩn hoàn hảo có thể giúp máy hoạt động hiệu quả, ổn định, bền vững.

3. Máy cắt Dầm máy được hàn chắc chắn làm cho máy có độ cứng cao, hoạt động ổn định, có khả năng chống rung tốt nên độ chính xác rất cao Laser Fiber sử dụng Linh kiện laser chất lượng cao cấp nhất 2022

Máy cắt Laser Filer cnc sử dụng các thiết bị có độ tin cậy cao đến từ các thương hiệu nổi tiếng của Nhật và Đức, Pháp. Với nhiều Năm sản xuất công ty của chúng tôi NgọcVietCNC Đã cho ra rất nhiều sản phẩm như máy Laser fiber cnc – Auto line cnc – Plasma cnc

– Thanh răng rãnh xoắn, chịu mài mòn YYC – Nhật.

– Hệ thống van áp lực cao Burkert, hoạt động ổn định ở áp lực cao khi cắt Inox bằng khí Nito.

– Van cao áp để đóng mở khí Nitơ (khi cắt inox) có áp suất lên đến 17 – 20 bar nên chỉ có van Burkert của Đức mới đảm bảo độ bền và độ tin cậy. Nếu dùng các loại van rẻ tiền khác chỉ một thời gian là van sẽ bị kẹt không mở hoặc không đóng lại được do phải làm việc ở áp suất cao.

– Hộp số Shimpo của Nhật.

– Van điều áp của Nhật Bản để chỉnh áp suất khí Oxy từ 0,3 – 10 bar khi cắt thép carbon. Tự động điều chỉnh lưu lượng và áp suất khí bằng phần mềm.

– Thành phần chính của tủ điện như: Attomat, khởi động từ, Role…. Giúp thiết bị hoạt động tin cậy hơn với đầy đủ tính năng như: bảo vệ quá dòng, quá tải, ngắn mạch…

– Mỏ cắt Laser RayTools .

4. Khung bàn máy cắt laser – yếu tố quyết định đến sai số vận hành theo thời gian

Máy cắt Laser  có khung máy chính làm bằng thép tấm dày 20 mm với thiết kế tăng cứng bên trong dọc theo thành máy. Bàn máy được ram, ủ nhiệt cẩn thận trước khi hàn để tạo độ ổn định lâu dài trong quá trình làm việc. Sau cùng bàn máy được phay bằng hệ thống máy CNC công nghiệp hiện đại, chính xác, tránh sai số cơ khí.

Hiện nay Máy laser cnc khổ cắt 1500 x 3000mm phổ thông khác có trọng lượng chỉ khoảng 3 tấn, thì “máy cắt CNC laser fiber” có trọng lượng tới 5 tấn. Đây là yếu tố cực kỳ quan trọng quyết định tới độ sai số truyền động trong quá trình là việc (máy bị rung lắc khi chạy với tốc độ cao) và sai số vị trí sau khoảng vài năm làm việc (sai số về cơ khí).

5. THIẾT KẾ ĐƯỜNG KHÓI MÁY LASER

Thiết kế đường hút khói: Bàn máy được chia thành nhiều ngăn riêng biệt, mỗi ngăn có cửa đóng mở bằng xi lanh khí nén. Khi mỏ cắt di chuyển đến ngăn nào thì cửa hút của ngăn đó tự động mở ra để tăng hiệu quả hút khói bụi và không cần phải sử dụng quạt hút quá lớn.

Hệ thống bơm dầu tự động để bôi trơn các ổ bi, thanh răng bánh răng giúp kéo dài tuổi thọ của con trượt và thanh răng bánh răng khi chạy ở tốc độ cao.

Có các khay thu hồi sản phẩm/phế liệu: Các khay có bánh xe dẫn hướng để hứng sản phẩm/phế liệu khi cắt.

Bàn máy được phay và khoan bằng hệ thống phay CNC hiện đại.

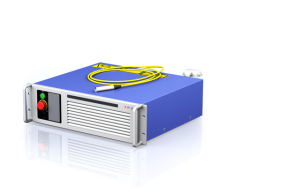

6. Nguồn cắt Laser Fiber CNC chất lượng cao

Máy cắt Laser Fiber được sử dụng nhiều nhất là loại nguồn laser . Nguồn laser có công suất thông dụng từ 1000W đến 6000w.  là hãng cung cấp nguồn laser của, có độ tin cậy cao và là hãng cung cấp nguồn laser nổi tiếng nhất trên thế giới.

Nguồn được thiết kế nhỏ gọn, đối với nguồn trên 1000w sẽ có tủ điều hòa riêng để làm mát . Máy cắt laser fiber được trang bị bộ ổn áp được trang bị riêng cho nguồn Laser. Két nước làm mát điều chỉnh nhiệt độ, luôn luôn kiểm soát nhiệt độ đầu cắt Laser và nguồn Laser ở trong mức cho phép. Cảnh báo khi nhiệt độ nước làm mát quá cao.

Dòng nguồn laser là thế hệ mới công suất cao, cho chất lượng chùm tia lý tưởng, truyền dẫn sợi quang và điện. Ưu điểm của nó là:

• Có độ tin cậy cao và tuổi thọ dài.
• Hoạt động không cần bảo trì.
• Thiết kế mô đun, “plug and play”.
• Nhỏ gọn, dễ cài đặt.
• Tuổi thọ diode 100,000 giờ ( tương đương với 12 năm)

7. Đầu cắt laser RayTools AG xuất xứ tại Thụy Sỹ

Với tính năng Auto-focus (tự động điều chỉnh tiêu cự động) kết nối trực tiếp với phần mềm Cypcut, giúp công nhân dễ dàng thao tác và vận hành. Auto-focus sử dụng động cơ Servo Yaskawa giúp điều chỉnh tiêu cự chính xác, cho chất lượng mạch cắt cao hơn so với những đầu cắt khác.

Đầu cắt Raytools trang bị bép vành đơn để cắt Oxy (O2) và vép vành đôi để cắt N2. Mỏ cắt sẽ được làm mát bằng nước tuần hoàn với hệ thống làm mát. Raytools sở hữu cảm biến điện dung tiên tiến giúp bảo vệ đầu cắt, chống được va chạm, dễ dàng tháo lắp và sử dụng. Hệ thống bảo vệ đầu cắt sẽ tự động đóng mở mỏ cắt, khi cắt hệ thống sẽ mở ra, khi dừng máy hệ thống đóng lại.

8. Máy cắt laser sử dụng trục X có độ cứng cao

Dầm ngang trục X: làm hoàn toàn bằng nhôm đúc nguyên khối rồi mới phay (Chứ không phải làm bằng nhôm định hình). Nhôm đúc khiến dầm ngang nó có độ cứng cao, dẻo dai, chịu được áp lực lớn. Trọng lượng dầm ngang tương đối nhẹ giúp cho trục X di chuyển linh hoạt, đặc biệt trong trạng thái hoạt động tốc độ cao.

Ngoài ra các thanh trượt được dùng cho trục X là loại Bosh Rexroth , giúp máy vận hành bền bỉ, êm ái và chính xác. Thanh trượt chất lượng đảm bảo duy trì trang thái tốt nhất khi máy hoạt động ở tốc độ cao.

9. Máy cắt laser có trục Y thiết kế thông minh

Ray trục Y thiết kế nghiêng 45 độ giúp dễ dàng đẩy phôi vào được 2 hướng. So với ray bằng thì ray nghiêng sẽ giúp tránh xỉ cắt bắn vào vỏ bọc bảo vệ, giảm thiểu việc hỏng bảo vệ giúp hệ truyền động ổn định lâu dài.  Trục Y được trang bị thanh răng rãnh xoắn, chịu mài mòn YYC – Đài Loan có độ chính xác cao và tốc độ di chuyển lớn, chịu được tải trọng lớn, tuổi thọ lâu dài

7. Máy cắt laser fiber sử dụng động cơ servo Yaskawa

Máy cắt laser fiber cnc sử dụng động cơ servo Yaskawa thương hiệu nổi tiếng của Nhật Bản. Động cơ servo Yaskawa cho hiệu suất và độ ổn định rất cao, được sử dụng rộng rãi trong các ngành công nghiệp cắt laser. Động cơ Servo giúp máy tăng tốc nhanh chóng, hoạt động trơn tru nhưng vẫn đảm bảo đường cắt cực kỳ chính xác.

8. Hệ thống điều khiển máy cắt laser cnc

Hệ thống điều khiển bằng laser được sử dụng rộng rãi trong lĩnh vực cắt kim loại và phi kim loại. Bởi hiệu suất vượt trội của nó trong lĩnh vực cắt laser với số lượng lớn người dùng cao cấp. Kết nối Wifi dễ dàng kiểm tra và xử lý sự cố từ xa.

Hỗ trợ định dạng file AI, DXF, PLT, Gerber…. Định dạng dữ liệu đồ họa, chấp nhận các phần mềm thô như Mater Cam, Type3, Wen Tai thành mã G chuẩn quốc tế.

9. Bộ điều chỉnh chiều cao mỏ cắt laser tự động

Bộ điều khiển chiều cao điện dung độc lập BCS100.  BCS100 là phương pháp điều khiển vòng kín được áp dụng cho điều khiển đầu cắt laser, là một thiết bị chiều cao điện dung hiệu năng cao. Bên cạnh việc kiểm soát bình thường tương tự như các sản phẩm khác.

BCS100 còn cung cấp giao diện truyền thông Ethernet độc đáo (giao thức TCP / IP), có thể hợp tác với phần mềm cắt laser CypCut để theo dõi và phân đoạn, cắt cạnh, đục, thủng dần…vv BCS100 thông qua thuật toán định vị vị trí kín, tốc độ và độ chính xác tốt hơn các sản phẩm tương tự trong và ngoài nước.

X. Lắp đặt và hiệu chỉnh máy – yếu tố quyết định đến chất lượng sản phẩm đầu ra

– Với đội ngũ kỹ sư dày dặn kinh nghiệm trong lĩnh vực cnc, được cử đi đào tạo tại các nhà sản xuất cnc hàng đầu thế giới. Cùng với sự tận tâm với khách hàng – Ngọc Việt CNC luôn cam kết mang lại dịch vụ và công nghệ tốt nhất đến với mọi khách hàng:

– Đội ngũ kỹ sư lắp đặt bài bản và cẩn thận, đảm bảo máy luôn hoạt động với điều kiện tốt nhất.

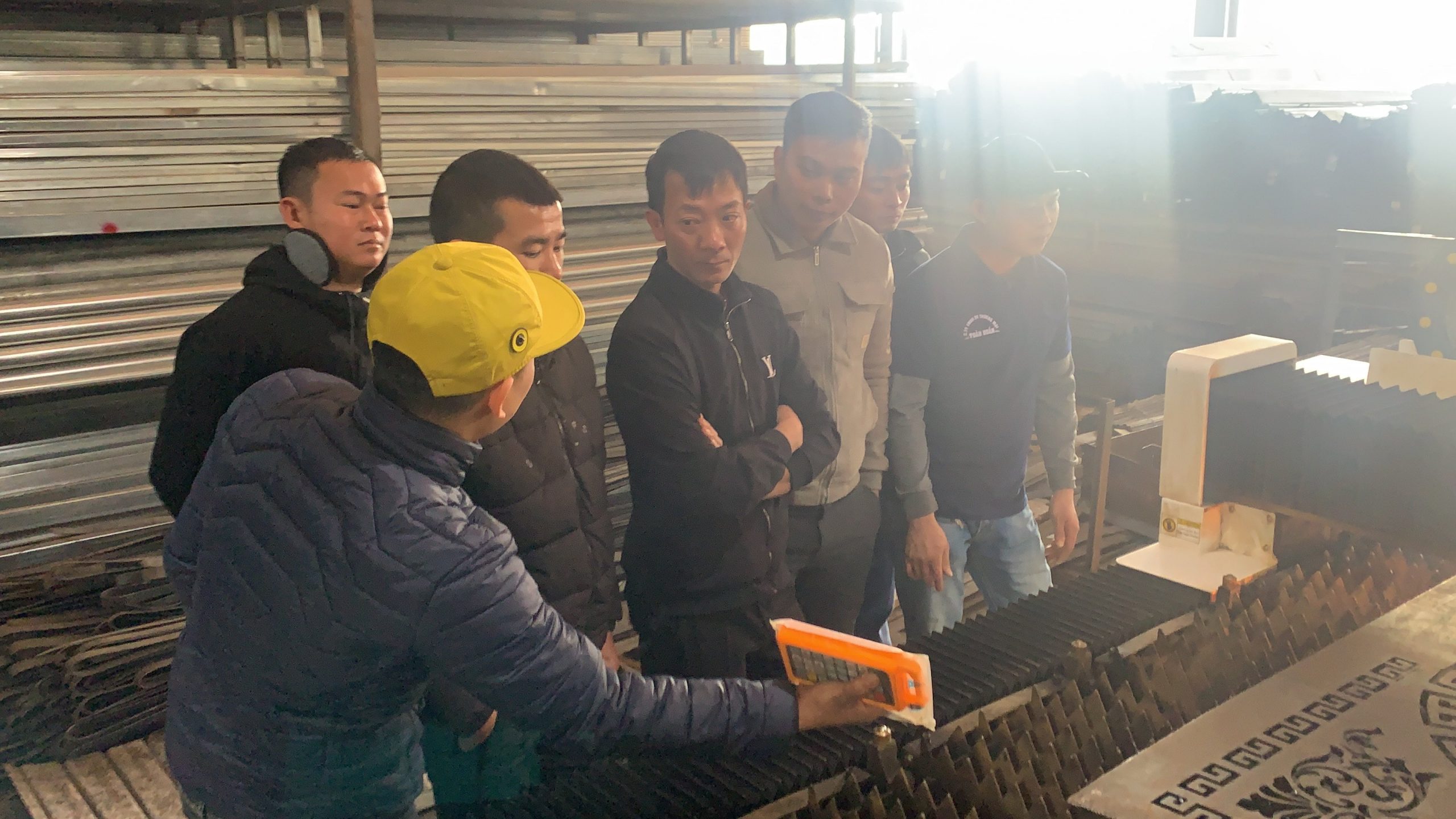

– Đội ngũ kỹ sư đào tạo khách hàng chu đáo, tỉ mỉ và tận tâm. Giúp khách hàng luôn khai thác tối đa tính năng, công năng của máy.

– Đội ngũ kỹ sư bảo trì máy móc định kỳ, xử lý sự cố (có thể xảy ra) nhanh chóng. Hỗ trợ kỹ thuật 24/24. Đảm bảo công việc của khách hàng không bị gián đoạn.

Giá máy cắt Laser Fiber – Autoline cnc – plasma cnc .

Giá máy cắt laser fiber hiện nay phụ thuộc rất nhiều vào cấu hình mà bạn lựa chọn. Tùy thuộc vào công suất nguồn laser và độ dày vật liệu mà bạn muốn cắt mà có một giá thành khác nhau.

XI. Ứng dụng của máy cắt laser Fiber

• Cắt hoa văn trong xây dựng, hoa văn cửa cổng, cầu thang, lan can, vách ngăn…
• Các sản phẩm sắt mỹ thuật: đèn, tranh hình nghệ thuật.
• Cắt các chi tiết máy.
• Cắt các sản phẩm cho ngành chế tạo máy, chế tạo ô tô, ngành y tế, quảng cáo…

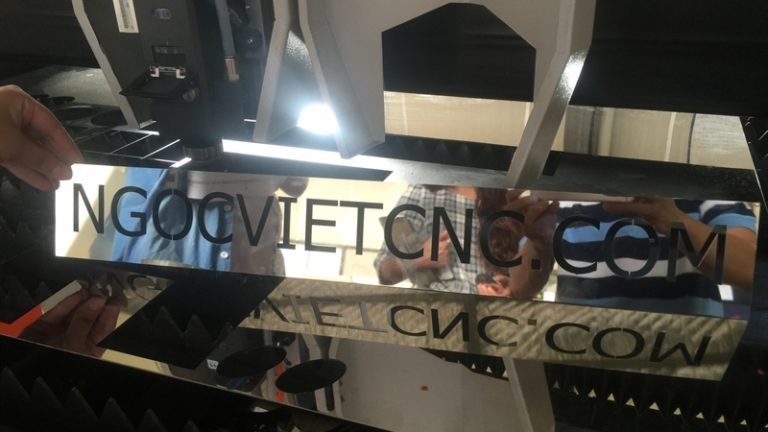

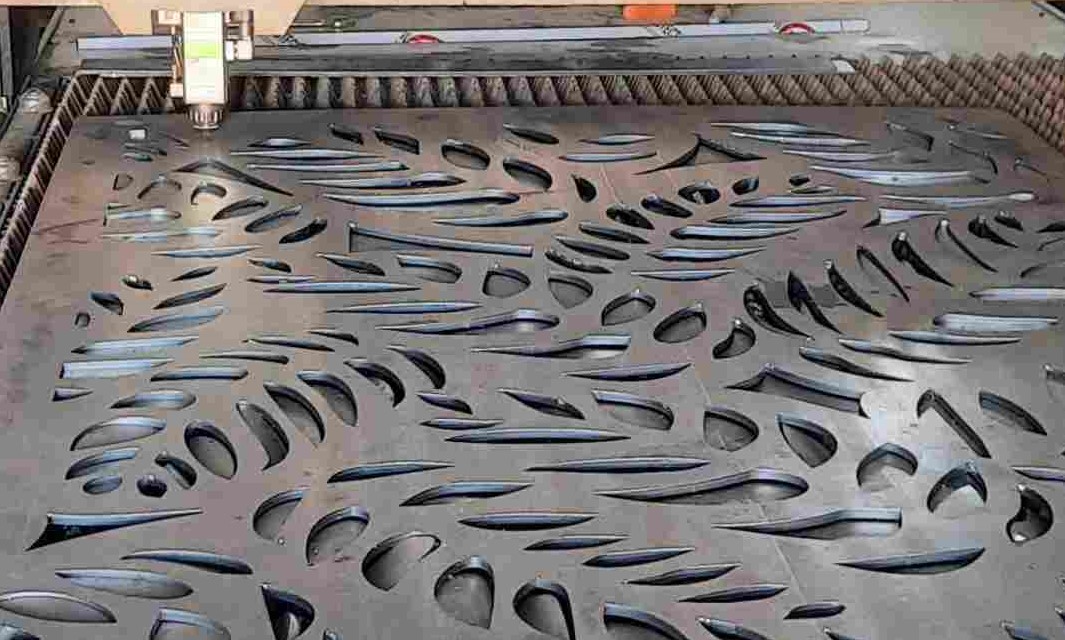

Sản phẩm trên máy cắt Laser Fiber – Khắc Laser cnc

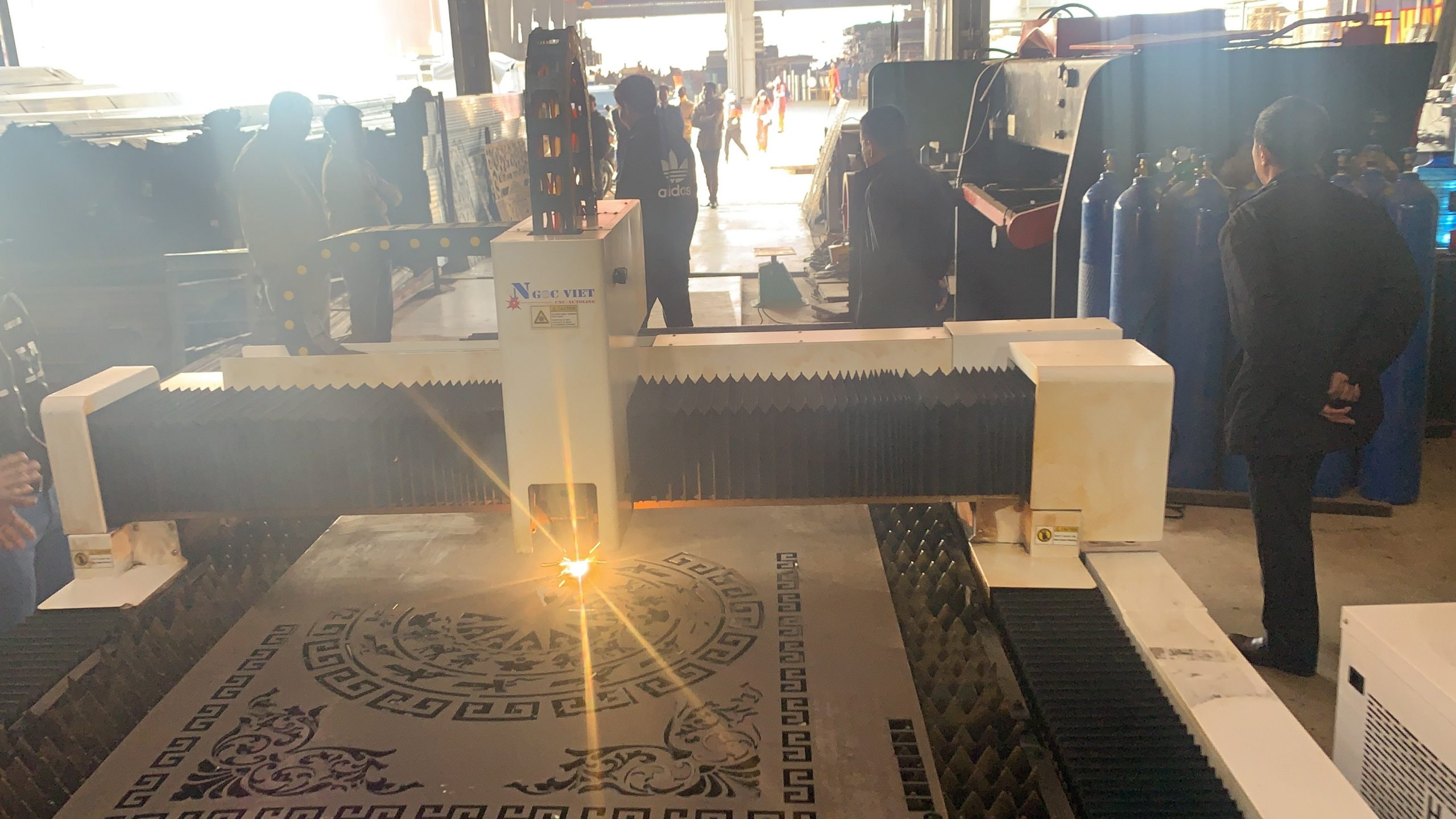

Dự án Bàn Giao Khách Hàng.

(Ghi chú: nhằm mục đích nâng cao chất lượng sản phẩm, các thông số kỹ thuật và cấu hình máy ở trên có thể được thay thế)

Xlll. Những ưu điểm khi sử dụng máy cắt Laser fiber cnc

1. Nguồn cắt laser thay thế trường hợp khẩn cấp.

Luôn có nguồn laser Demo để dự phòng bảo hành để dự phòng thay thế cho khách hàng khi có xảy ra hỏng hóc. Đảm bảo quá trình hoạt động liên tục cho khách hàng.

Có đội ngũ kỹ thuật có tay nghề cao, được đào tạo bài bản, có nhiều năm kinh nghiệm trong lĩnh vực CNC. Chúng tôi cam kết kiểm tra xử lý khi thiết bị gặp sự cố chậm nhất trong vòng 4h kể từ khi có thông báo hỏng hóc từ phía khách hàng.

Thay thế, bảo hành thiết bị (nếu có phát sinh hỏng hóc) chậm nhất trong vòng 2h.

Có tài khoản kết nối trực tiếp với chuyên gia từ công ty, nếu có phát sinh hỏng hóc nguồn Laser Fiber . Các chuyên gia sẽ kết nối và hỗ trợ trực tiếp.

có đội ngũ phòng ban IT riêng biệt, hỗ trợ đào tạo, chuyển giao công nghệ, vận hành, phần mềm trước và sau khi lắp đặt máy cắt laser cho khách hàng. Mọi chi phí đào tạo tạo đều miễn phí và không giới hạn số lần, số người đào tạo.

2. Về chất lượng sản phẩm.

“Máy cắt Laser” do Công Ty Sản Xuất Thương Mại Ngọc Việt Chuyên Sản Xuất có chứng nhận CO-CQ đầy đủ đảm bảo các linh kiện cnc được lắp đặt là loại tốt nhất.

3. Trình độ kỹ thuật.

Trình độ kỹ thuật được đặt lên hàng đầu. Kỹ thuật IT sẽ được đào tạo chuyên sâu cả trong và ngoài nước.

Thường xuyên được tham gia các khóa học nâng cao về cnc Laser tại nước ngoài.

Kỹ thuật tham gia khóa học tại nhà máy sản xuất máy cắt Penta Laser của Ý và nhiều nước khác.

4. Về sự uy tín

Ngọc Việt CNC với kinh nghiệm Hơn 10 năm trong lĩnh vực Sản Xuất cnc với gần 1000 máy cắt cnc. Tính đến nay Công ty Sản Xuất Ngọc Việt CNC đã lắp đặt cho gần 100 đơn vị trên toàn quốc.

Xem thêm tại chuyên mục Dự Án.

TNHH Sản Xuất Ngọc Việt CNC tự hào là một thương hiệu uy tín, có kinh nghiệm 10 năm trong lĩnh vực cung cấp máy cắt cnc.  là “Thương hiệu tin cậy – Sản phẩm chất lượng – Dịch vụ tận tâm – Uy Tín Hàng Đầu” do người tiêu dùng bình chọn năm 2017 được Bộ Khoa Học Công Nghệ tổ chức.

Thông điệp Ngọc Việt CNC xin gửi tới quý khách hàng:

“Để cho 1 sản phẩm cnc Laser hoàn thiện theo đúng nghĩa, thì phải có sự kết hợp đồng bộ giữa: nhà sản xuất máy cắt laser – Nguồn Laser – năng lực đào tạo và chuyển giao công nghệ.”!

Quý khách hàng cần tư vấn ” máy cắt Laser Fiber – auto line cnc – plasma cnc ” xin liên hệ: 0934.88.80.80
